集中供氣由于它的安全、便捷、美觀以及便于管理，已成為實驗室發展和建設的主要趨勢。相對傳統的分散供氣，集中供氣可以實現安全的氣瓶管理、精準的氣體監測、持久的氣體供應和智能的系統控制。

實驗室集中供氣系統建設方案

施工準備

1、施工人員在施工前應認真核對施工設計圖紙，按照圖紙技術要求組織施工，嚴格貫徹執行有關的規程、規范及質量檢驗評定標準，有變動更改處與設計人員及時辦理設計變更洽商，不隨意更改設計圖紙，重點施工部位應進行詳細的施工技術交底。

2、施工隊伍進入施工現場后，聽從發包方的統一安排，對現場各種成品做好保護工作，做好臨時用電的安排，認真檢查用電設備、配電箱、導線。
3、材料、設備應有出廠合格證和材質證明文件、檢測報告，進場后會同發包方進行質量、規格、數量等核驗工作并形成書面檢查記錄。
氣路管線敷設規劃要點：
（1）氣瓶閥出口為GB標準的外螺紋形式（G5/8”），為了便于管路系統與氣瓶連接，故從氣瓶閥出口到管道系統應設有轉換接頭（氣瓶接頭）。
（2）為了在使用過程中容易更換氣瓶，從上述氣瓶接頭到調節閥之間應設有耐高壓的高壓螺旋管。
（3）由于氣瓶內部的氣體壓力為20-25MPa左右，使用點的壓力較小，氣體壓力有變化，而且數值差距較大，故應在氣瓶出口處設置一級減壓閥，氣體使用點前設置二級減壓閥。
（4）每種氣體的系統中應設有緊急情況下能夠快速切斷供氣的裝置，為了保證開關系統的方便快捷，本項目的開關閥采用球閥。
（5）為了防止更換器瓶時外界空氣進入管路系統，應設置球閥，球閥與排空管相連，排空管應可靠連接大氣，可燃性氣體和助燃性氣體的排空管應獨立設置，排空管出口應加裝防爆逆止閥以防止回火現象的發生。
（6）在易燃?xì)怏w氫氣和乙炔系統中，為了防止回火現象的發生，應在系統低壓端（一級減壓閥后）加裝防爆逆止閥。

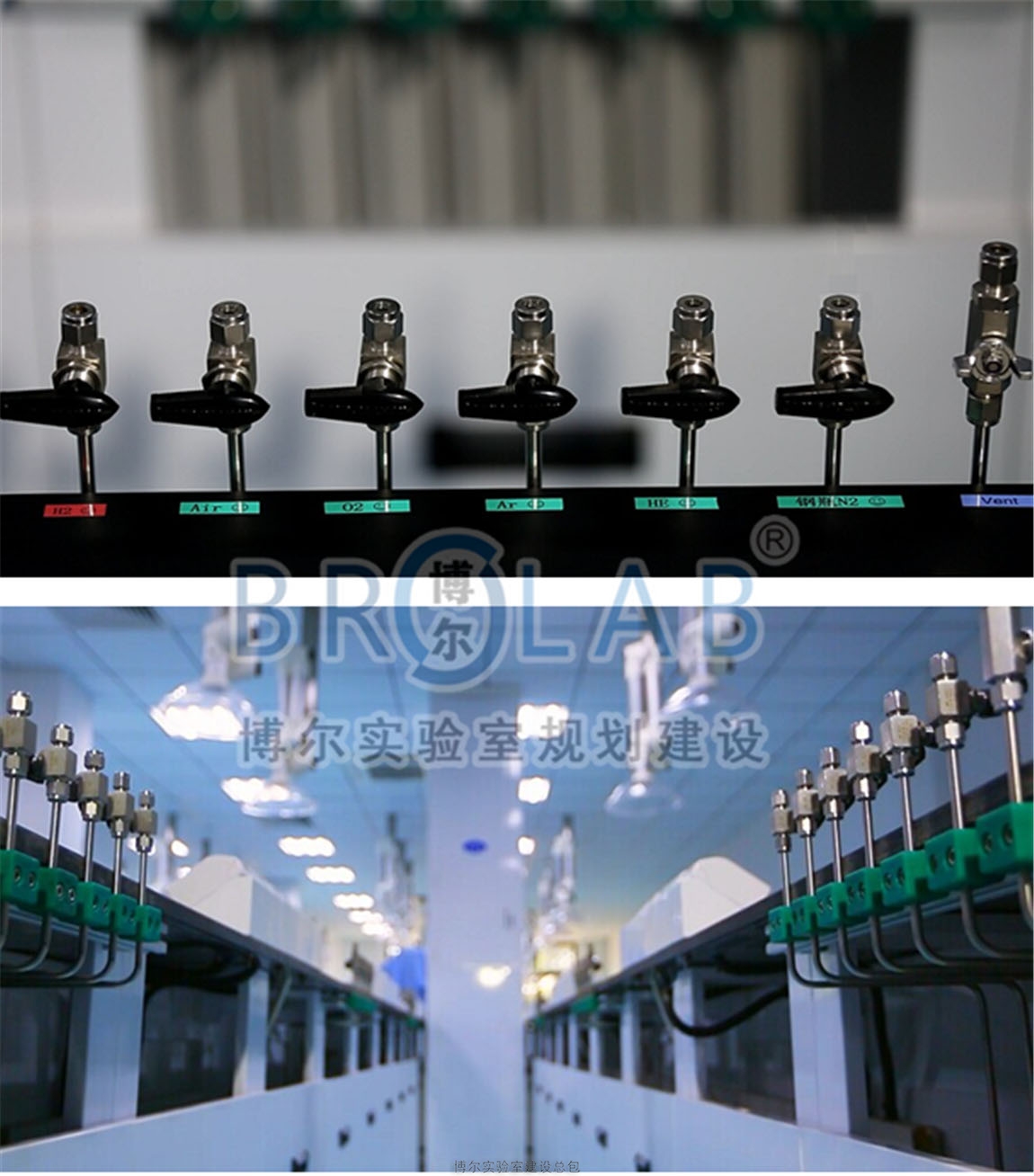

（7）氣體管路系統出口處，為了便于開關系統，應設有使用點球閥。
（8）為了保證氣體的純度及管路系統的氣密性，所有管道采用316L不銹鋼管道，內表面經BA處理。
（9）為了便于維修和更換閥件，同時保證系統的氣密性，管道與閥件的連接，應采用高壓雙卡套接頭連接。
（10）管道固定件（管夾）應采用耐高溫材料，要求堅固、輕巧、耐用。
（11）所用調節閥控制面板、出口點控制面板及所有管道上，都應粘貼有氣體成分的氣體標識。
（12）瓶固定架應采用ABS工程塑料。

施工技術要點：
（1）所有不銹鋼管道兩端用塑料蓋密封，在進入施工現場后，安裝前，方可出去塑料蓋。
（2）所有管件在安裝進系統前，應用高純度氮氣進行三遍以上吹掃。
（3）管道敷設時應注意平直，彎管處采用彎管器，不得徒手彎曲，切斷管道時，用專用切管器操作，嚴禁用鋸子鋸斷管道。管道切斷后，應用專用工具處理斷口，嚴禁用普通銼刀處理。
（4）在管道的行進路線中，每隔1.5米應設置一組管夾。
（5）管道在穿越墻體及樓板處應設置套管，套管與管道之間的間隙應采用不然材料填充密封。
（6）所有調節閥固定面板、所有出口點固定架及所有管道上，都應貼設標有對應氣體的成分及濃度的氣體標識。
（7）所有系統部件安裝完畢后，應用高純度氮氣進行三遍以上的大流量吹掃。
（8）吹掃完畢后，用高純度的氮氣進行撿漏保壓測試，測試壓力應為工作壓力的1.5倍。
（9）在整個施工過程中應注意施工安全，特別是高空作業時（在梯子或腳手架上施工），應有專人看護。
施工驗收
施工結束后，我方應會同發包方進行集中供氣的系統檢查工作，檢查的內容如下：
（1）部件材質是否符合合同中材質的要求。
（2）所有連接點是否安全可靠。
（3）管道布局是否合理、美觀。
（4）氣體標識是否粘貼正確、美觀。
（5）管道連接是否正確。
（6）壓強測試：在系統管道中充入高純氮氣，壓力與工作壓力相等，保證21小時目測所有部件是否有斷裂及變形，管道固定架及管夾是否產生松動及脫落現象。
（7）壓降測試：在系統管道中充入高純氮氣，壓力為工作壓力的1.5倍，保壓24小時后，壓力表讀數變化是否小于0.25%。
（8）泄漏測試：在系統管道中充入高純氮氣，壓力為工作壓力的1.5倍，在系統所有部件連接處涂抹專用檢漏液，每隔5分鐘檢查是否有氣泡產生，此測試過程持續30分鐘。

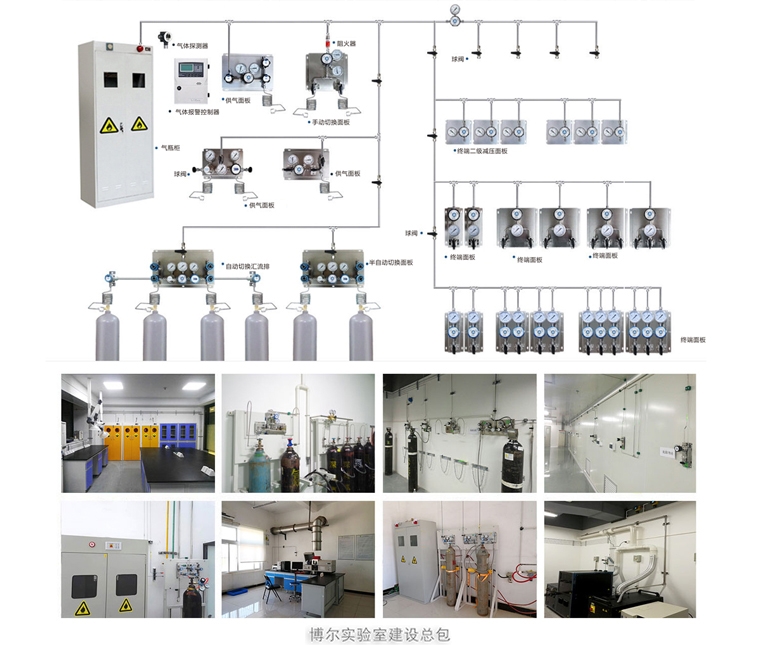

一般實驗室集中供氣是將氣瓶根據不可燃和可燃的不同性質分別放置在不同的氣瓶間，然后將氣體通過管道系統輸送到實驗室(儀器端)內，同時還需可以直接通過安裝在實驗臺上的減壓器根據實驗本身的需求進行調節氣體的壓力和流量,以便能更好的達到實驗效果。

實驗室集中供氣系統的特點主要體現在三個方面:安全、經濟、純度。

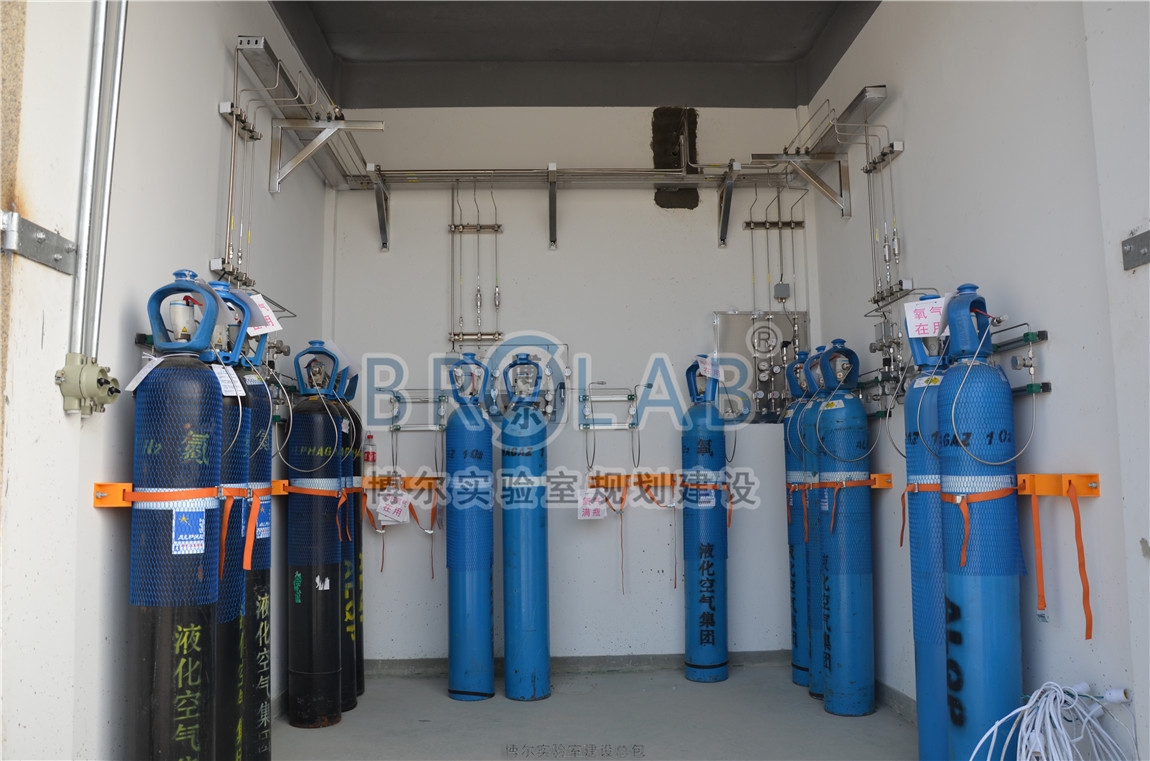

1．安全:鋼瓶(氣瓶)被放置在工作區外的安全區域，工作人員可以通過配備的遠程切斷系統在緊急狀況下切斷氣體供應。鋼瓶儲存區的合理布置可以保持助燃性容器間和可燃性容器的安全間距，工作場所附件不再有高壓設備，且氣瓶間內有通風裝置，可燃或有毒氣體泄露的潛在危險也得以避免。鋼瓶的操作仍必須由培訓合格的人員來操作以減少重大事故發生的機率。

2．經濟:建一個集中的氣瓶間可以節省有限的實驗室空間，更換鋼瓶時不需要切斷氣體，不僅節省了時間還能保證氣體的連續供應。工作人員只需管理較少的鋼瓶，支付較少的鋼瓶租金，因為使用同一氣體的所有使用點來自于同一個氣源。此種供應方式最終會減少運輸費用，減少退還給氣體公司的空瓶中的余氣量，使得鋼瓶管理更統一和規范。

3．純度:鋼瓶更換頻率的減少導致雜質進入系統的機率降低，提高了實驗的準確性。
